目錄

一、 係統介紹 1

1.1係統特點 1

1.2 性能參數 1

1.3係統組成 1

二、設備安裝 2

2.1主機及顯示器 2

2.2幅度（高度、角度）傳感器 2

2.3載重傳感器 3

2.4風速傳感器 4

2.5線纜連接 4

三、係統設置 4

四、係統標定 6

五、 故障分析及使用注意事項 9

5.1常見故障 9

5.2使用注意事項 10

六、技術支持及維修服務 10

6.1係統安裝調試注意事項 10

6.2維修服務 10

一．係統介紹

1.1係統特點

HKMS-A型塔機安全監控係統是徐州華控采用最前沿的軟件開發、網絡通訊、信息管理等技術自主研發的一款智能化安全係統。該係統可以實現塔機運行數據實時顯示、超載預警、超載報警、運行數據存儲、數據下載、控製輸出、GPS定位、遠程後台管理等功能。安裝該係統可以有效實現起重設備的安全、智能化管理。

1.2 性能參數

1.3係統組成

係統主要由顯示器、主機、載重傳感器、幅度傳感器、高度傳感器、角度傳感器、風速傳感器等構成。安裝位置如圖1-1：

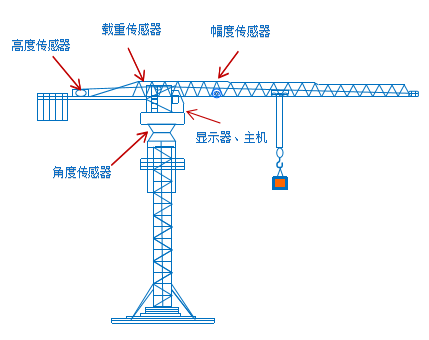

  圖1-1 設備安裝位置示意圖

二、設備安裝

2.1主機及顯示器

主機和顯示器分別安裝在塔機駕駛室左前方，如圖2-1所示，注意: 不得影響駕駛員的視線！

圖2-1主機和顯示器安裝示意圖

2.2幅度（高度、角度）傳感器

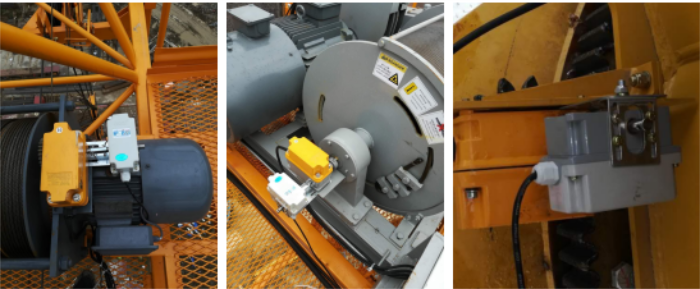

幅度（高度、角度）傳感器安裝位置如圖2-2所示，注意確保傳感器與塔機機構之間固定牢固、傳動軸轉動平穩。

圖2-2幅度、高度、角度傳感器安裝示意圖（安裝方式一）

圖2-2幅度、高度、角度傳感器安裝示意圖（安裝方式二）

2.3載重傳感器

載重傳感器安裝位置如圖2-3所示（安裝方式一中鋼絲繩夾角需控製在150~170度之間），安裝時注意：載重傳感器箭頭指示方向與鋼絲繩的合力方向必須保持一致，如圖2-4所示。

                                             安裝方式一                                                           安裝方式二

圖2-3載重傳感器安裝示意圖

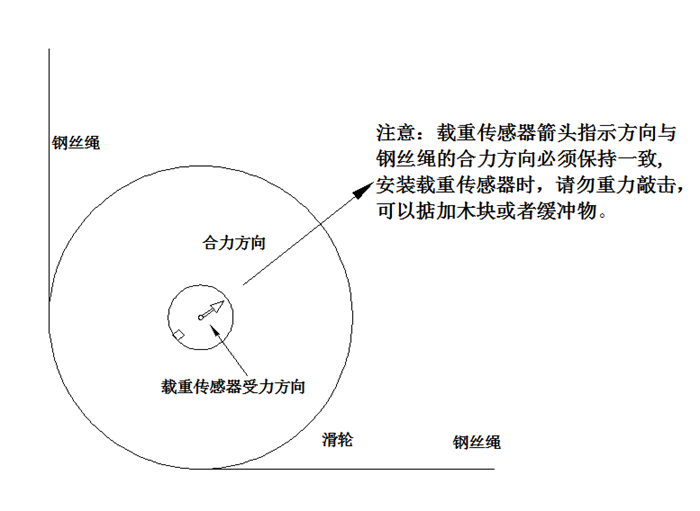

圖2-4載重傳感器安裝解析圖

2.4風速傳感器

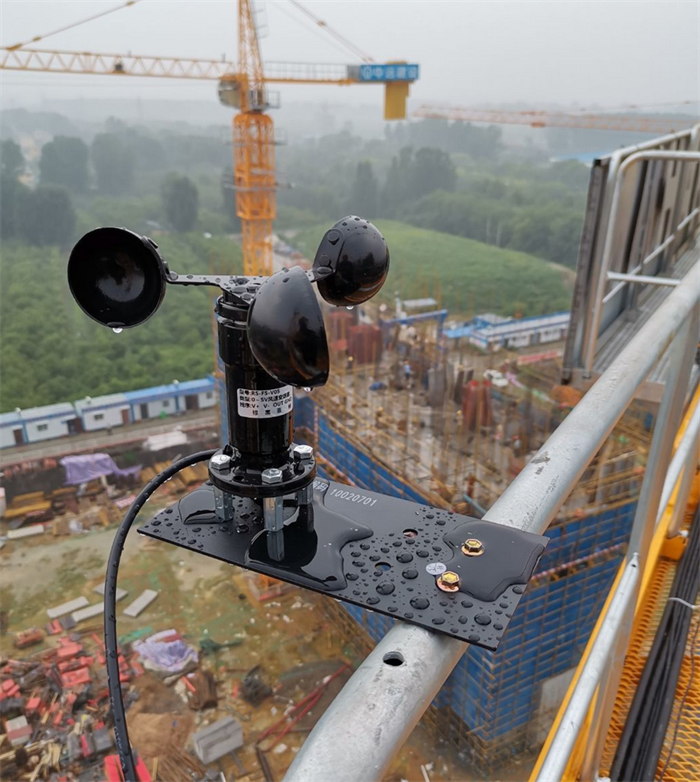

將風速傳感器安裝在塔機的頂部迎風位置，如圖2-5所示。

圖2-5風速傳感器安裝示意圖

2.5線纜連接

1. 將以上傳感器信號線遠離動力線鋪設，連接至主機。

2. 確認設備供電電源為AC220V 50-60Hz，可靠接地且接地電阻不大於4Ω。

三、係統設置

傳感器調節：點擊“”輸入用戶級密碼（出廠設置88888888）進入“係統設置”界麵，點擊【下一步】在對應標定界麵查看各個傳感器采樣值變化，對采樣值不能達到標定要求的進行調節。如圖3-1所示。

幅度傳感器調節方法：如果變幅小車向內采樣值減小，則需要把變幅小車行駛到最小幅度處，旋轉調節螺絲，使調節螺絲上的標記點靠近最小處；如果變幅小車向內采樣值增大，則需要把變幅小車行駛到最小幅度處，旋轉調節螺絲，使調節螺絲上的標記點靠近最大處。

高度傳感器調節方法：如果起升吊鉤，高度傳感器采樣值增大，則需要起升吊鉤至高度限位處，旋轉調節螺絲，使調節螺絲上的標記點靠近最大處；如果起升吊鉤，高度傳感器采樣值減小，則需要起升吊鉤至高度限位處，旋轉調節螺絲，使調節螺絲上的標記點靠近最小處；

角度傳感器調節方法：調節角度傳感器旋轉到中間位置 ，然後再固定聯軸器；

載重傳感器及風速傳感器無需調節。

圖3-1幅度（高度、角度）傳感器調節示意圖

係統主界麵如圖3-2所示：

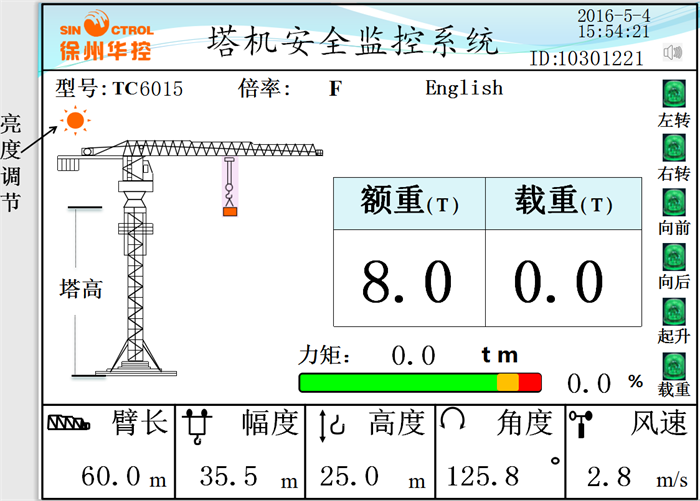

圖3-2 主界麵

點擊“”輸入管理員密碼(出廠設置：518518)進入“基本參數設定”頁麵；如圖3-3所示：將塔機參數輸入下表，點擊【保存】保存，點擊【返回】回到主界麵。

圖3-3 基本參數設定界麵

四、係統標定

係統設置完成後，點擊“”輸入用戶級密碼 (出廠設置為88888888)進入“基本參數”界麵，查看基本參數是否與塔機的實際安裝狀態一致，如果不一致，請按照實際狀態進行調整。

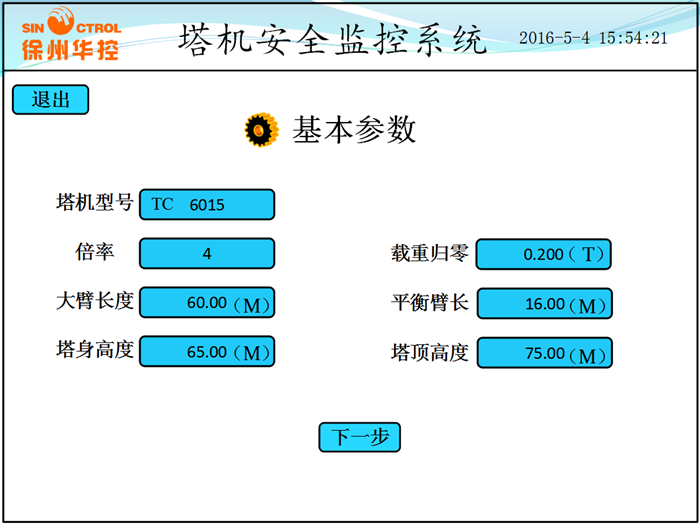

圖4-1 基本參數界麵

點擊【下一步】進入“力矩參數”界麵；如圖4-2所示：

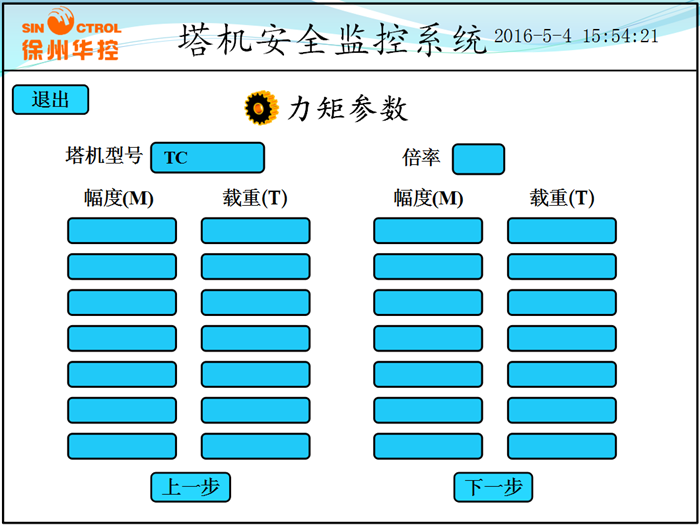

圖4-2 力矩參數界麵

點擊【下一步】進入“幅度標定”界麵，如圖4-3所示：詳見操作說明。

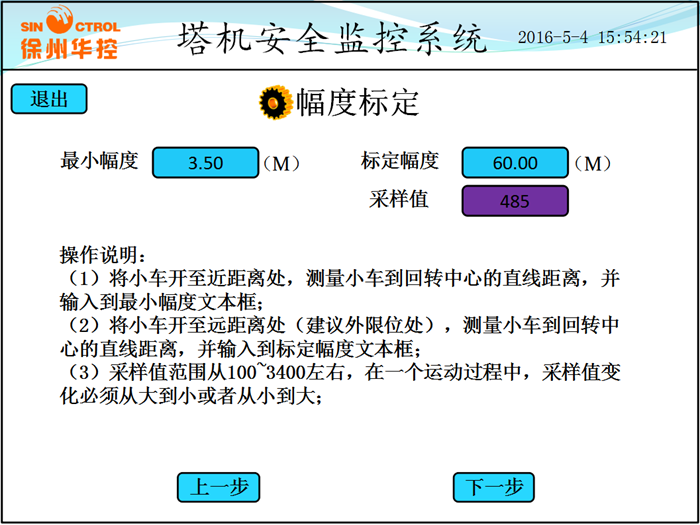

圖4-3 幅度標定界麵

點擊【下一步】進入“高度標定”界麵，如圖4-4所示：詳見操作說明。

圖4-4 高度標定界麵

點擊【下一步】進入“角度標定”界麵，如圖4-5所示：詳見操作說明。

圖4-5 角度標定界麵

點擊【下一步】進入“載重標定”界麵，如圖4-6所示：詳見操作說明。

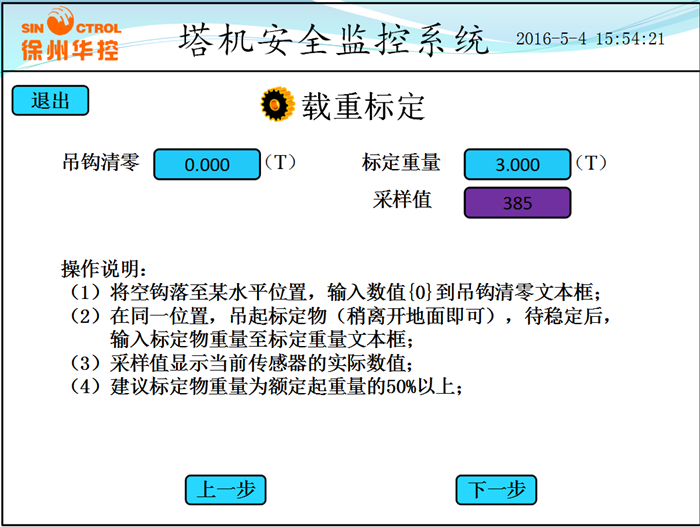

圖4-6 載重標定界麵

   點擊【下一步】進入“預警和報警參數設定”界麵，如圖4-7所示：出廠前已經設置，可以根據實際工況調整。

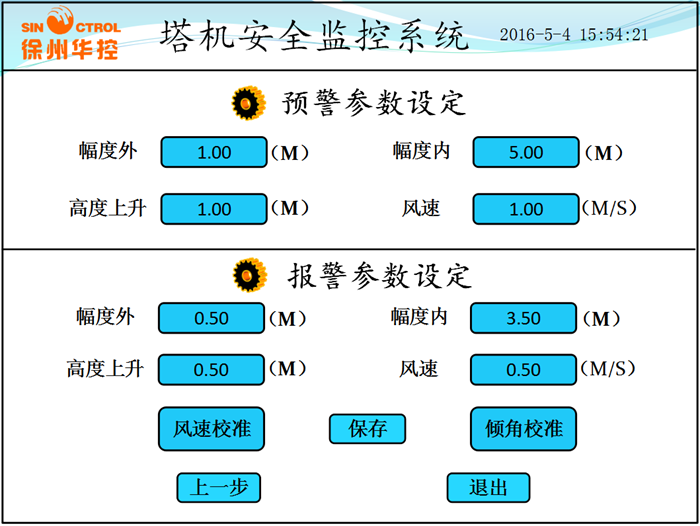

圖4-7預警和報警參數設定

點擊【退出】。

輸出控製的定義：

五、故障分析及使用注意事項

5.1常見故障

5.2使用注意事項

1、經常檢查部件固定是否牢固；

2、定期檢查線纜有無破損；

3、顯示器不得用化學溶劑清洗；

4、主機及顯示器注意防水；

5、不得自行打開設備；

6、定期檢查所有傳感器線纜的布線情況，避免可能存在的局部擠壓、折彎及破損現象；

7、定期檢查載重傳感器的受力方向是否發生偏移。

六、技術支持及維修服務

6.1係統安裝調試注意事項

經過工廠技術人員培訓後，方可進行設備的安裝與調試。

係統現場安裝調試時應具備以下條件：

1、塔機能正常工作；

2、用戶應具備有標準砝碼或已知重量的標定物，標定重物接近最大額定起重量的50%為宜；

3、現場安裝、調試時應具備以下工種人員的配合：起重工、起重維修電工、起重機司機等。

6.2維修服務

1、產品終身保修。

2、產品自購買之日起，質保一年。

3、保修期內免費維修，以遠程視頻指導為主，提供維修用備件；保修期外，維修隻收取成本費用。
