一．係統介紹

1.1係統特點

HKMS-V型塔機視頻監控裝置是徐州華控采用最前沿的軟件開發、網絡通訊、信息管理等技術自主研發的一款智能化視頻監控係統。 塔機起重機作業時，司機由於建築物的遮擋存在視覺盲區，過分依賴信號工的指揮，存在一定的安全隱患，且吊裝效率低。我公司研發的吊裝視頻係統實時顯示塔機吊點、吊物、吊裝過程，同時可以添加4路視頻輸入，在塔機覆蓋範圍內360度無死角觀察現場情況，具有攝像頭控製功能，更清晰的呈現吊物情況。支持本地和遠程瀏覽，支持手機APP觀看。極大提高吊裝工作效率，減少吊裝事故發生。

1.2 性能參數

1.3係統組成

該係統主要由主機、顯示器、變焦攝像頭、定焦攝像頭、充電裝置等組成。

二．設備安裝

2.1主機

主機安裝在駕駛室一側麵板上（注意要遠離對講機），方便駕駛員觀看；如圖2-1所示：

圖2-1主機安裝示意圖

2.2顯示器

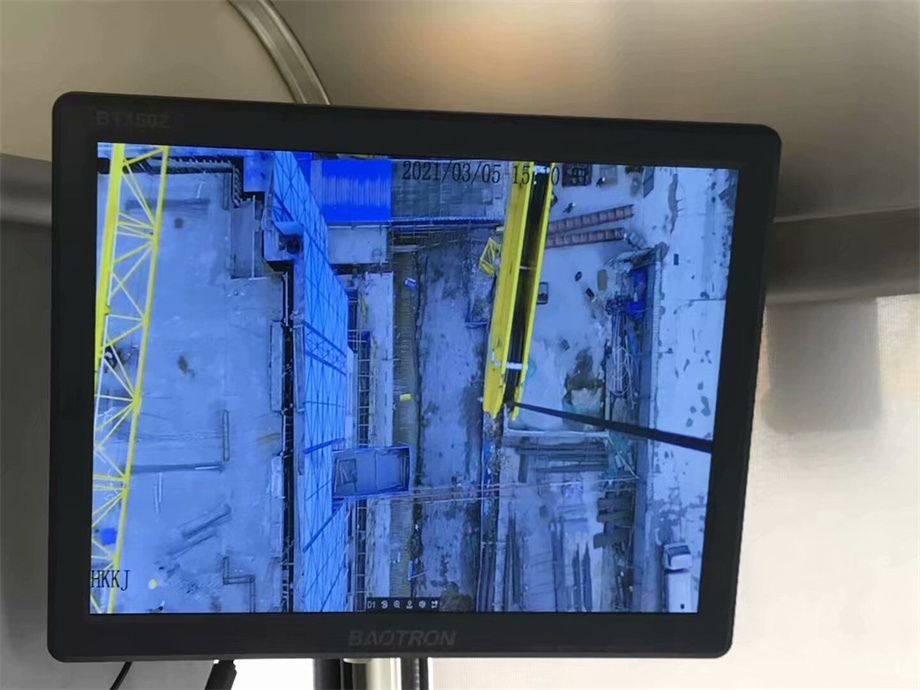

顯示器安裝在駕駛室左前方或右前方，注意不要遮擋駕駛員的視野。如圖2-2所示：

圖2-2顯示器安裝示意圖

2.3 變焦攝像頭

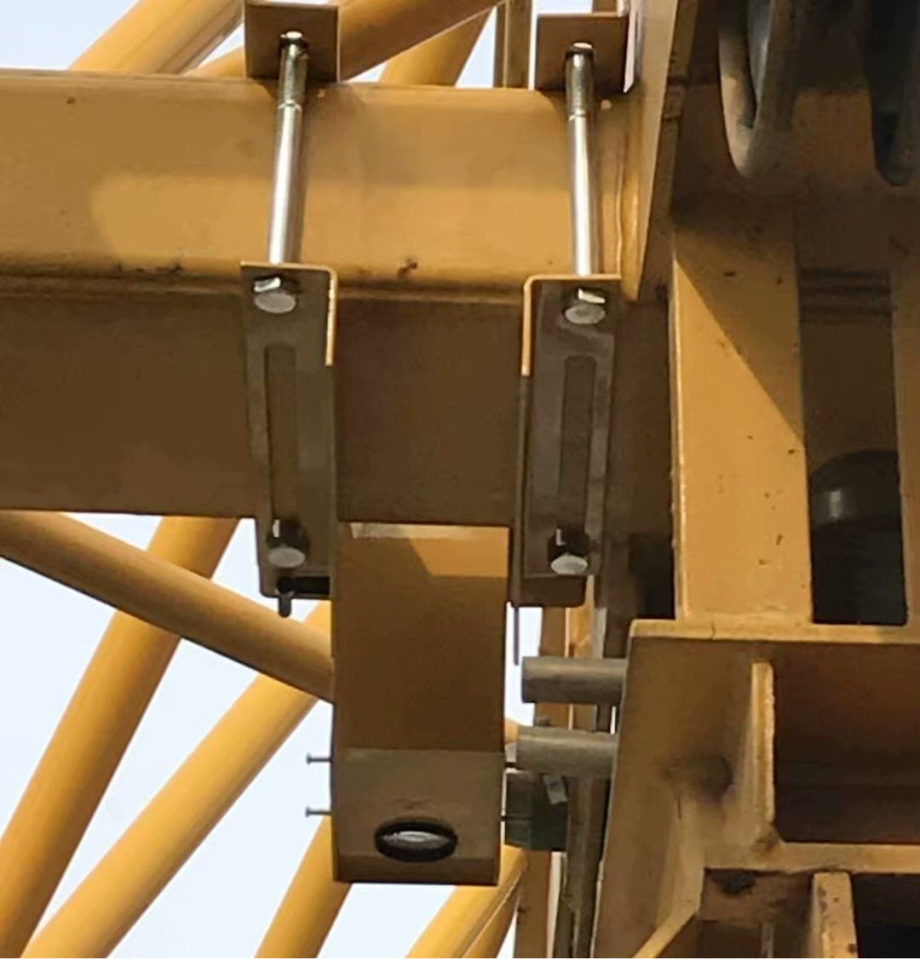

   變焦攝像頭安裝在變幅小車橫梁上，固定螺絲務必牢固，同時不能粘連塔機鋼絲繩及下旋杆。如圖2-3所示

圖2-3 變焦攝像頭安裝示意圖

2.4 定焦攝像頭

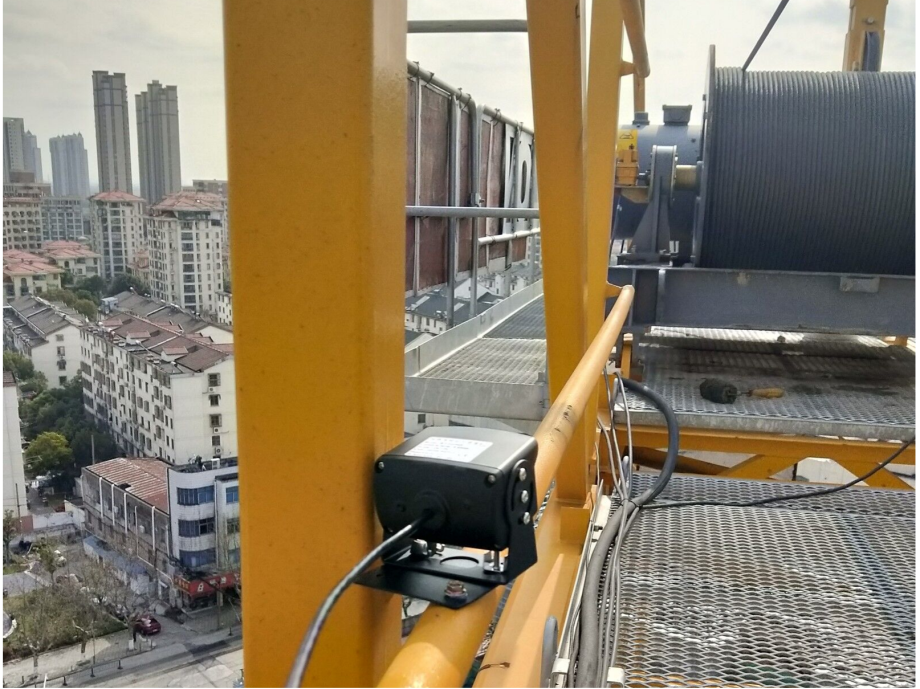

   定焦攝像頭固定在塔機圍欄上，注意視頻線遠離動力線，如圖2-4所示：

圖2-4 定焦攝像頭安裝示意圖

2.5 充電裝置

   無線充電裝置固定在變幅電機及小車的吊籃位置，用喉箍固定牢固，安裝時注意電源正負極不能接反，避免損壞設備，如圖2-5所示：

圖2-5 充電裝置安裝示意圖

三．係統設置

3.1 顯示器設置

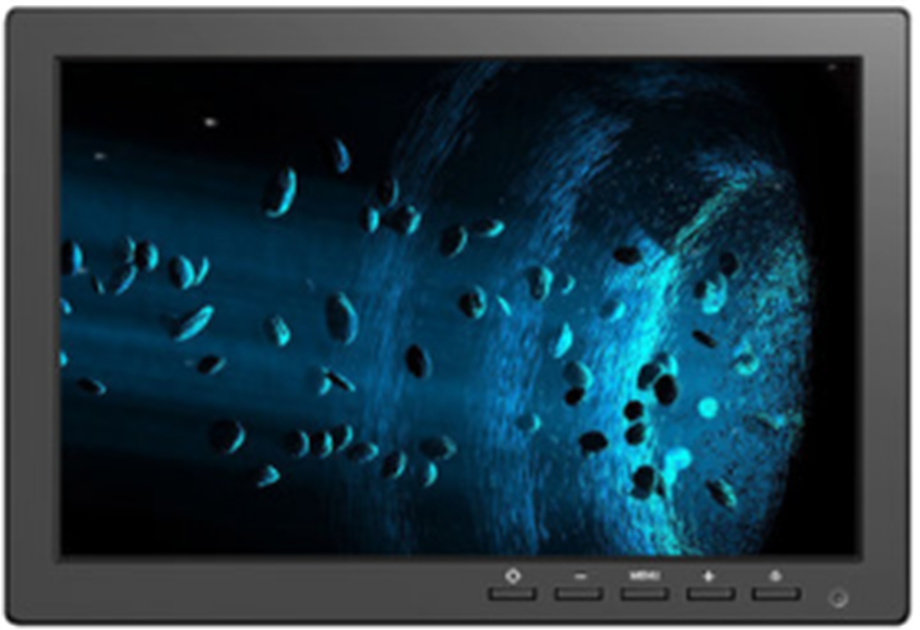

MENU鍵：主界麵菜單鍵進入鍵；循環箭頭：視頻輸出選擇鍵；“- +”鍵：增大減小輸入鍵。如圖3-1所示：

圖3-1顯示器界麵

3.2 主機設置

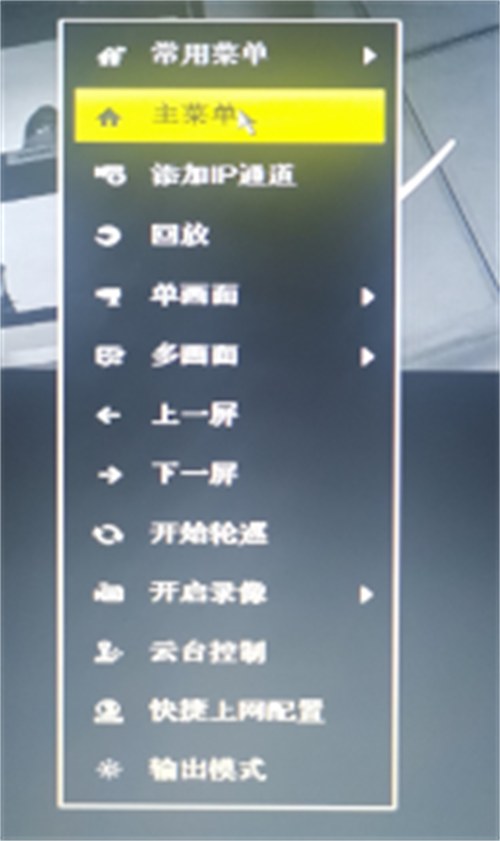

設備通電之後，設備自檢完成，使用鼠標右擊一下，顯示菜單如圖3-2所示：

圖3-2菜單界麵

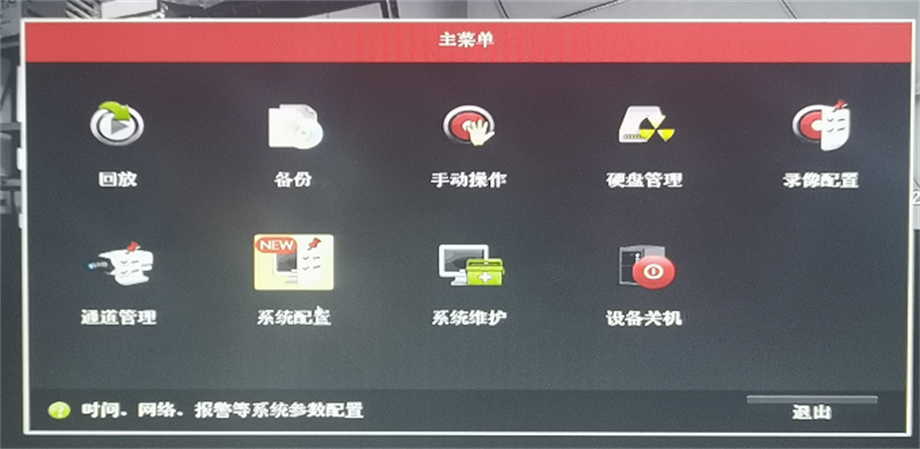

點擊“主菜單”進入“主菜單”界麵，如圖3-3所示

圖3-3主菜單界麵

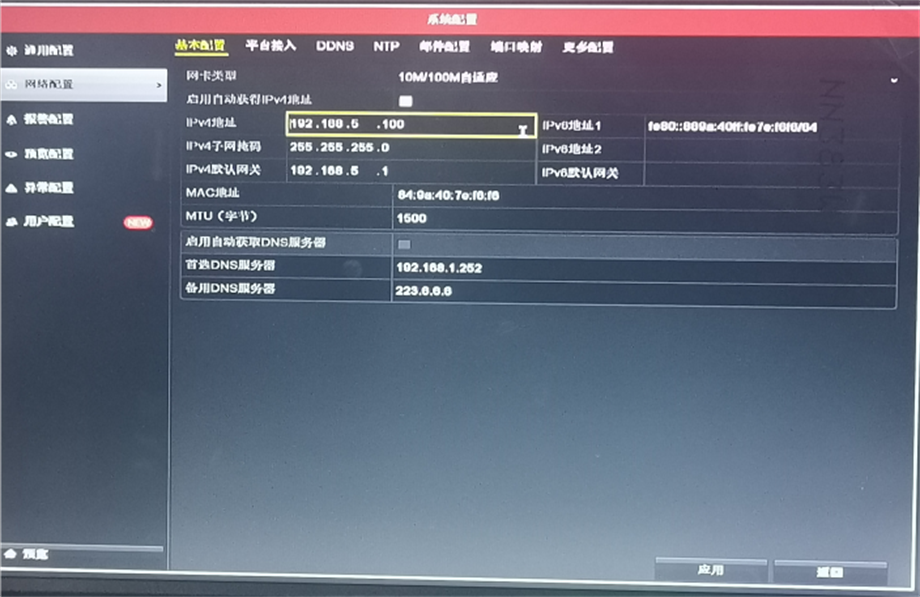

點擊“係統配置”進入係統配置界麵，進入“網絡配置”設置和使用網絡相同網段的地址；如果需要聯網，則選取“啟動自動獲取IPv4地址”點擊“應用”即可。如圖3-4所示：

圖3-4係統配置界麵

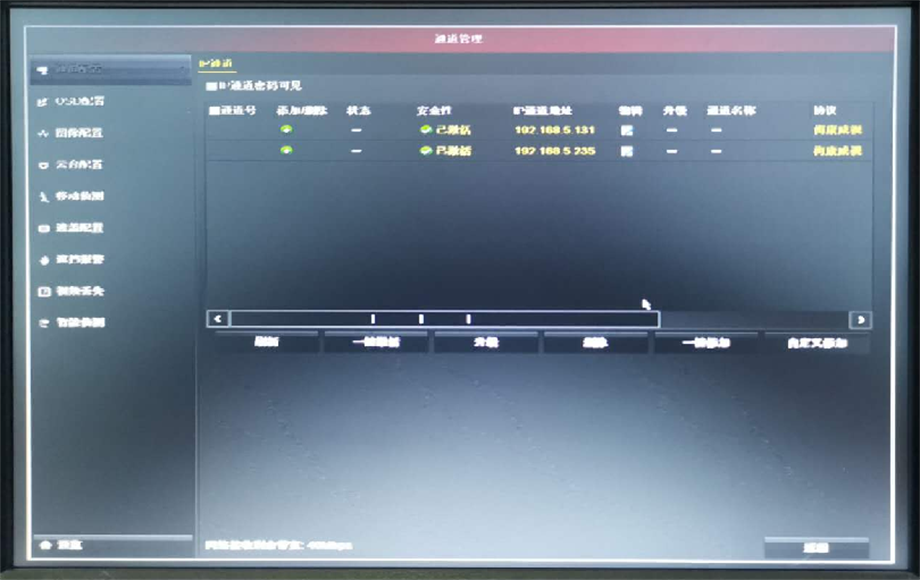

返回到“主界麵”進入“通道管理”再到“通道配置”，就會顯示係統搜索到的攝像頭，如圖3-5所示：

圖3-5通道配置界麵

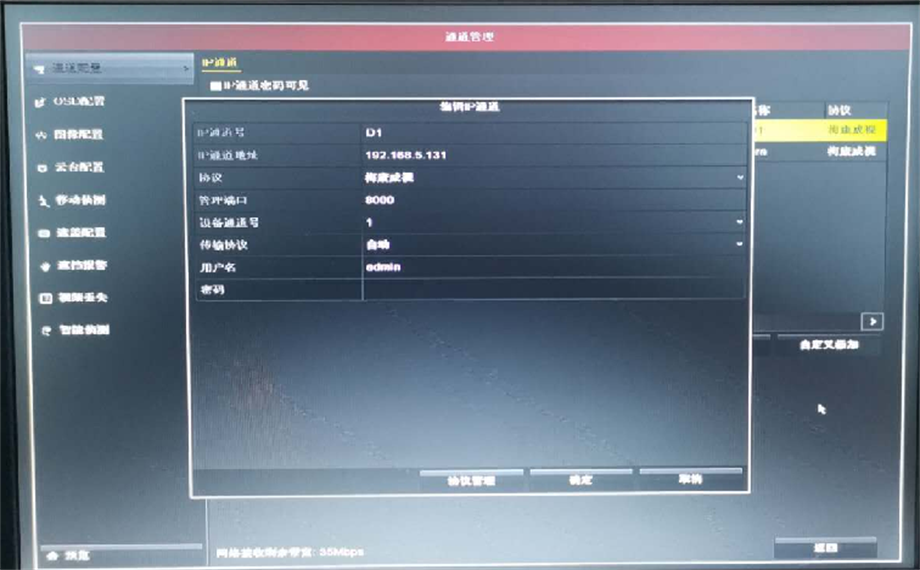

點擊“編輯”下麵圖標，進入“編輯IP通道”界麵，注意要和主網段一致，點擊“確定”攝像頭設置完成，點擊“通道配置”的“+”即可成功添加次攝像頭，如圖3-6所示：

圖3-6編輯IP通道界麵

四．產品連接說明

四芯航空插頭連接控製腳踏接口；

六芯航空插頭連接變焦攝像頭、定焦攝像頭及網橋視頻傳輸接口；

VGA接口連接顯示器視頻信號線接口；

DC12V接口連接電源適配器接口。

五．故障分析及使用注意事項

5.1常見故障

5.2使用注意事項

1、時常觀察係統電量變化，及時充電，避免長時間停機導致電池損壞；

2、經常檢查部件固定是否牢固，定期檢查線纜有無破損；

3、顯示器不得用化學溶劑清洗；

4、主機注意防水；

5、不得自行打開設備；

6、定期檢查所有線纜的布線情況，避免可能存在的局部擠壓、折彎及破損現象。

六、技術支持及維修服務

6.1係統安裝調試注意事項

經過工廠技術人員培訓後，方可進行設備的安裝與調試。

係統現場安裝調試時應具備以下條件：

1、塔機能正常工作；

2、現場安裝、調試時應具備以下工種人員的配合：起重工、起重維修電工、起重機司機等。

6.2維修服務

1、產品終身保修。

2、產品自購買之日起，質保一年。

3、保修期內免費維修，以遠程視頻指導為主，提供維修用備件；保修期外，維修隻收取成本費用。

4、有下列情況之一者，不屬於保修範圍：

* 碰撞、擠壓造成的損壞。

* 野蠻拆卸造成的損壞。

* 其他非正常情況造成的損壞。
