產品名稱:塔機防碰撞安全輔助係統(區域防護)
更新時間:2020-08-25 14:15:18
一、係統概述

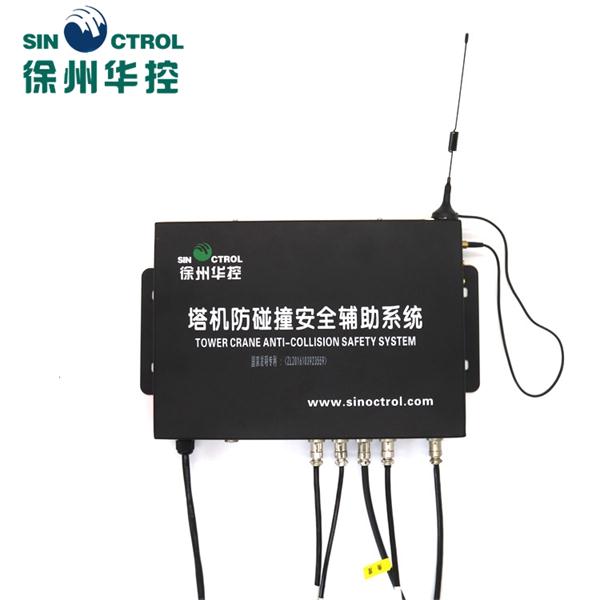

HKAC-B-01型塔機防碰撞安全輔助係統主要用於施工現場塔機起重臂覆蓋範圍內存在道路、學校、高壓線等工況。本設備通過安裝高精度幅度傳感器及角度傳感器(絕對值編碼器),檢測變幅小車的空間位置,通過係統算法,禁止吊鉤進入設定的保護區域。有效的規避高空墜物傷人,觸電等嚴重事故。
同行業產品通常隻是針對變幅和起重臂回轉進行語音報警及斷電,對於起重臂無法做到減速及回轉斷續製動,由於慣性的作用,無法保證在保護區域外停車,因此存在一定隱患。
本係統在傳統防碰撞功能的基礎上,采用我公司專有發明專利(一種帶有回轉製動功能的塔機防碰撞安全係統及控製策略 專利號201610392355.9),可以根據不同塔機的臂長,設定不同的斷續製動時間,在吊鉤進入預警區域時係統自動對回轉進行減速和對回轉製動裝置進行斷續供電,在平穩製動的基礎上,實現在被保護報警區域外停車的功能,以確保安全。

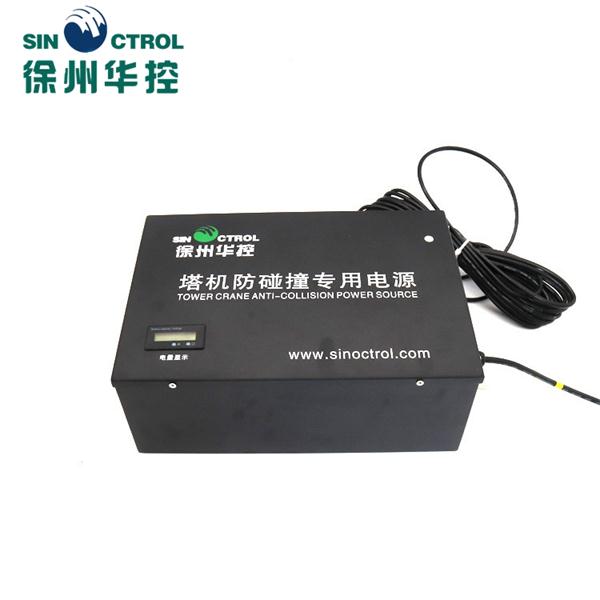

防碰撞不間斷電源專利技術:外網突然停電或標定危險區域外切斷電源時,利用該裝置可以無縫連接,給塔機回轉製動裝置以及防碰撞係統供電,確保防碰撞係統正常工作。專利號:ZL201820587374.1。
該係統通過江蘇省特種設備安全監督檢驗研究院驗證,確認該係統技術先進,性能可靠。已經在國內廣泛使用,效果良好,獲得國家住建部科技發展成果中心的科技成果評估和推廣。
二、功能特點
1、該係統擁有發明和實用新型專利,是徐州華控專有技術;
2、係統具備對塔機減速、斷續製動、危險區域外平穩駐車的功能;
3、係統具備外網斷電情況下,防碰撞功能正常工作的功能;
4、係統除向操作人員實時顯示防碰撞動態畫麵,發出聲光預警外,還具有遠程數據查看功能;
5、本係統具備技術先進,安全可靠,安裝簡單,靈敏度高等特點;
6、中英文界麵任意切換。
三、技術參數
項 目 | 參 數 | |
供電電壓 | 電壓:AC220V±10% | |
工作功率 | ≤20W | |
工作溫度 | -20℃~60℃ | |
工作濕度 | 小於90%(不結露) | |
通訊方式 | RS232/RS485 | |
顯示屏尺寸 | 8寸TFT | |
顯示屏分辨率 | 800*480 | |
工作電壓 | DC12V | |
角度傳感器 | 量程 | ±600° |
分辨率 | 0.1° | |
幅度傳感器 | 量程 | 0~80米 |
分辨率 | 0.1米 | |
專用電源 | 持續工作供電時間 | 2.5小時 |
四、應用視頻
